瓦楞紙板用途越來越廣，雙功效瓦楞展示架設計太贊了！
隨著商品經濟的不斷發展，消費者對商品的個性化需求越來越廣泛，促使了瓦楞紙板應用領域的不斷拓展，如功能性瓦楞紙箱、瓦楞紙板展示架、瓦楞紙板家具、瓦楞紙板裝飾等。其中，雙功效瓦楞紙板展示架除了展示功能以外，近年來還兼具運輸過程中保護產品的功能。除了采用一定的印刷工藝使展示架能夠傳遞豐富的文字或圖片信息外，恰當地進行結構設計是決定雙功效展示架運輸特性的主要因素。運輸特性是雙功效展示架的基礎特性，不僅要求展示架在運輸過程中能很好地保護產品，還要保證其自身不會因運輸中的沖擊而產生破損。只有這樣，雙功效瓦楞紙板展示架才能在賣場等場所發揮更好的展示特性。
下面，以羊角錘雙功效展示架的設計為例，來為大家講述雙功效展示架的結構設計要點。
羊角錘展示架設計需求分析
羊角錘的外觀及客戶要求的固定約束如圖1所示。針對該產品展示架的設計需求，首先應對以下幾個方面進行認真分析。
1.產品物理特性分析
單個羊角錘的重量為0.75kg，其外形尺寸為334mm×135mm×26mm（按圖1外觀圖進行測量）。由于羊角錘的重心偏向錘子頂端一側，再加上“羊角”部分比較尖銳，容易戳傷外包裝，所以在設計過程中，應合理分析羊角錘在包裝內的擺放方式，平衡整個包裝件的重心。

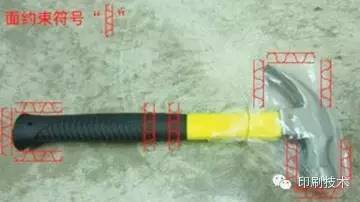

圖1 羊角錘外觀及客戶要求的固定約束圖
2.展示架結構設計需求
首先，考慮到羊角錘前端的“羊角”部分比較尖銳，設計展示架時建議將其朝上放置，羊角錘期望放置展示效果如圖2所示。其次，可以通過將羊角錘交錯擺放的方式來平衡整個展示架的重心。最后，將錘柄壓制固定，以防止其在展示架內上下跳動。

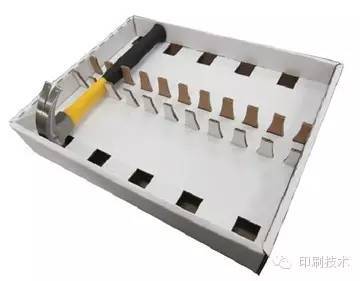

圖2 羊角錘期望放置展示效果圖
3.展示架尺寸設計分析
客戶對賣場中展示架的尺寸和重量做了預先設定：高度為1016mm（不包括展示價格牌），寬度為382mm，長度范圍為305～610mm。若展示架毛重大于31.75kg，須將其放置在托盤內，否則可不采用托盤。
4.產品裝入量與成本分析
通過平衡包裝成本（包裝成本=包裝實施成本÷產品數量）來確定產品裝入量。首先分析客戶給定的展示架尺寸和重量約束，然后綜合考慮羊角錘的尺寸和重量，最終得出一個成本最低的產品裝入方案，即將展示架的裝箱數量設計為30個，分3層裝且每層裝10個，這樣展示架的總重量為29.85kg，就不需要采用托盤，可以大大節約成本。
羊角錘展示架結構設計
以上述展示架設計需求分析為依據，對其進行結構設計。
1.確定展示架裝載數量
①根據羊角錘和展示架的尺寸要求，可確定羊角錘橫向與展示架寬度方向平行，在此可設計放置1個羊角錘；②根據展示架毛重的極限值，建議整個展示架放置30個羊角錘，共設置3層，每層10個；③考慮到羊角錘的寬度，展示架長度至少需要260mm，即使加上一定的間隔距離，也能符合客戶對展示架長度的約束值；④根據羊角錘的“羊角”端高度，采用3層設計的展示架高度至少需要405mm，此數值也在展示架高度約束值范圍以內，且展示架內還有多余的空間可以利用；⑤在利用展示架多余空間時，應考慮到展示架毛重極限值及賣場展示效果，或在后續結構方案確定之后，通過產品單位包裝的成本分析，綜合考慮是否需要將展示架多余的空間利用起來放置產品。
2.展示架整體結構設計
展示架整體結構設計可分為內部結構設計和運輸結構設計，設計過程中涉及到的部件主要包括內襯、襯盤、底座、價格牌、運輸外箱等。其中，展示內襯與襯盤是羊角錘展示架結構設計的主體。
(1)在運輸過程中，內襯主要用于固定產品，防止產品因移動而將包裝刮破，同時其還能起到一定的緩沖作用。而在賣場，內襯主要用于使產品呈現出最佳的展示姿態，起到很好的促銷作用。
(2)襯盤由瓦楞紙板折疊而成，其結構設計要求保證產品能夠多層組裝，并防止各層間相互移動。襯盤不能過多地遮擋內裝產品，以利于產品的展示。內襯和襯盤結構及折疊成型過程如圖3所示。

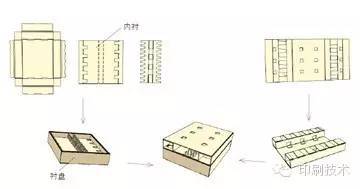

圖3 內襯和襯盤結構及折疊成型過程圖
(3)底座的結構設計要滿足展示架展示與運輸的雙重要求，其可采用無頂箱與隔襯結合的形式。隔襯包括兩種，一種是為滿足產品在賣場中的展示高度需要，放在無頂箱的填充空間內，以撐起內襯與襯盤；另一種是在運輸過程中作為緩沖材料或用于填充間隔空間。
(4)在無頂箱底座表面印刷精美的圖案，以達到提高產品檔次或促銷的目的。無頂箱底座表面的印刷信息一般為產品圖樣、品牌名稱與標志等。
(5)價格牌設計要求其能方便地插在展示架上面，以很好地傳遞內裝產品的基本信息。
(6)運輸外箱一般采用HSC型紙箱，這種紙箱在堆碼時能承受上層貨物的壓力，同時在運輸時保護內部產品及包裝各部件。箱體一般要求印刷一些識別性信息，如產品信息、包裝件信息、運輸包裝標識、供應商信息等。
3.展示架拆裝圖解
展示架體現了展示與運輸兩種特性，最后還需將其如何從運輸特性到展示特性的拆卸裝配過程通過圖示的方法表示出來。圖4所示為展示架拆卸裝配過程圖，左側為運輸特性，右側為展示特性。

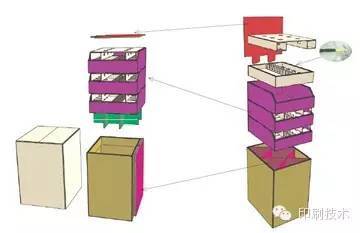

圖4 展示架拆卸裝配過程圖
本文節選自《印刷技術-包裝裝潢》2013年1月刊“專題報道”之“雙功效瓦楞紙板展示架設計一例”更多精彩內容，請查閱該期雜志。
